TUTORIAL VLAN, INTER VLAN, & DHCP ROUTER CISCO

by Aldi Pratama

Dengan adanya teknologi VLAN kita bisa memisahkan atau mengelompokan client sesuai kebutuhan masing-masing, jadi jika kita membuat VLAN di switch yang terdiri dari client jurusan tkj, rpl. dan mm bisa di kelompokan dalam satu switch dengan Ip network berbeda.

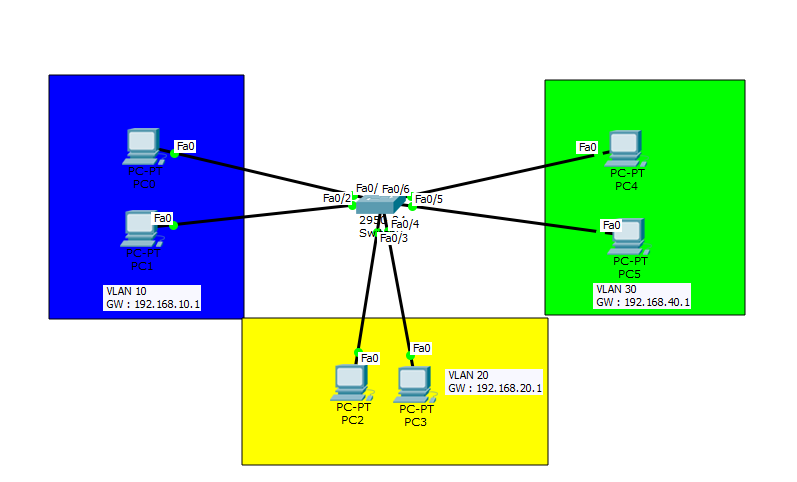

Langsung saja kita lanjut ke konfigurasinya, pertama kita harus mengetahui terlebih dahulu topologinya agar bisa lebih memahami apa yang sedang kita konfigurasikan

Oke pertama kita klik Switchnya, jika Switch sungguhan jangan asal klik ya harus memakai kabel serial dan kita remote menggunakan aplikasi Putty

Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

A.MEMBUAT VLAN & NAMA VLAN

Switch(config)#vlan 10

Switch(config-vlan)#name tkj

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name rpl

Switch(config-vlan)#vlan 30

Switch(config-vlan)#name mm

Switch(config-vlan)#exi

B.MENENTUKAN PORT UNTUK VLAN

Switch(config)#interface range fastEthernet 0/1 - 2

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#exi

Switch(config)#int ra fa 0/3 - 4

Switch(config-if-range)#switchport mode access

Switch(config-if-range)# switchport access vlan 20

Switch(config-if-range)#exi

Switch(config)#int ra fa 0/5 - 6

Switch(config-if-range)# switchport mode access

Switch(config-if-range)# switchport access vlan 30

Switch(config-if-range)#exi

Switch(config)#

Switch#

Lalu kita beri Ip pada masing-masing pc seperti tabel ini :

Computer	Name Vlan	Ip address	Gateway
PC 0	VLAN 10 (TKJ)	192.168.10.2	192.168.10.1
PC 1	VLAN 10 (TKJ)	192.168.10.3	192.168.10.1
PC 3	VLAN 20 (RPL)	192.168.20.2	192.168.20.1
PC 4	VLAN 20 (RPL)	192.168.20.3	192.168.20.1
PC 5	VLAN 30 (MM)	192.168.30.2	192.168.30.1
PC 6	VLAN 30 (MM)	192.168.30.3	192.168.30.1

Coba kalian lakukan ping atau kirim pesan pada masing-masing VLAN ke VLAN lain misal dari VLAN tkj ke VLAN rpl apakah berhasil atau tidak ? pastinya tidak karna sudah berbeda network dan beda beda VLAN, solusinya agar masing-masing VLAN bisa terkoneksi caranya dengan menggunakan Router, kita tambahkan router seperti di gambar ini

Langsung saja kita konfigurasi si Routernya agar antar VLAN bisa saling terkoneksi

ROUTER

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface fa 0/0

Router(config-if)#no shutdown

Router(config-if)#exi

Router(config)#int fa 0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip address 192.168.10.1 255.255.255.0

Router(config-subif)#exi

Router(config)#int fa 0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 192.168.20.1 255.255.255.0

Router(config-subif)#exi

Router(config)#int fa 0/0.30

Router(config-subif)#encapsulation dot1Q 30

Router(config-subif)#ip add 192.168.30.1 255.255.255.0

Router(config-subif)#exi

Router(config)#

SWITCH KITA MODE TRUNK AGAR BISA TERHUBUNG DENGAN ROUTER

Switch(config)#int fa 0/10
Switch(config-if)#switchport mode trunk
Switch(config-if)#exi

Switch(config)#

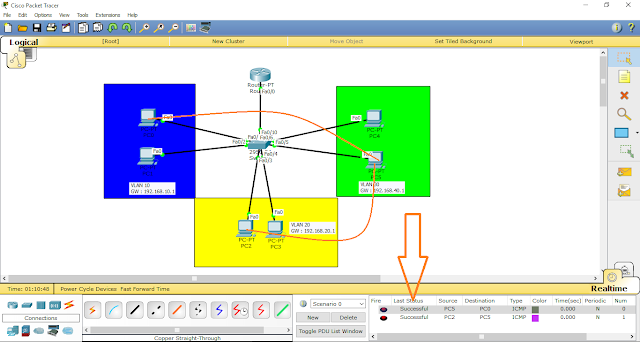

Selanjutnya kita cek apakah konfigurasi kita berhasil apa tidak coba kita lakukan ping atau mengirim pesan jika Successful atau Reply maka konfigurasi kita berhasil seprti gambar ini

Jika kalian ingin Ip-nya tidak di buat static maka buat konfigurasi DHCP di router agar mendapat Ip Otomatis pada masing-masing komputer yang berada di VLAN, berikut caranya kita klik Router terlebih dahulu dan ketikan konfigurasi seperti berikut
Karna kita tidak ada sebuah server maka saya di sini ngasal saja mengisi DNS-SERVER-nya saya disini mengisi Ip server google, jika di kosongkan pun tidak apa-apa, tetapi jika kita konfigurasi tetapi ada 1 buah server maka kita masukan Ip address si Server tersebut

ROUTER

Router(config)#ip dhcp pool tkj
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exi
Router(config)#ip dhcp pool rpl
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exi
Router(config)#ip dhcp pool mm
Router(dhcp-config)#def
Router(dhcp-config)#default-router 192.168.30.1
Router(dhcp-config)#network 192.168.30.0 255.255.255.0
Router(dhcp-config)#dns-server 8.8.8.8
Router(dhcp-config)#exi

Router(config)#

Coba kita cek di masing-masing Pc apakah sudah mendapatkan Ip secara otomatis apa belum, ini dia hasil-nya

PC 0 vlan 10

PC 2 vlan 20

PC 4 vlan 30

SEMOGA BERMANFAAT

Read More

Tutorial Port Security Switch Cisco

TUTORIAL PORT SECURITY SWITCH CISCO

by Aldi Pratama

Port Security pada Switch Cisco, fungsinya agar kita bisa mengatur port yang di gunakan atau yang telah kita setting, jadi jika ada orang lain yang mencolokan kabel ke switch yang telah di amankan maka orang tersebut tidak akan bisa connect karena port tersebut telah di amankan untuk Pc yang semestinya.

Ada 3 violation yang bisa kita pilih ketika suatu port pada switch di gunakan oleh Pc yang tidak semestinya

1. Protect        : data yang dikirim melalui port tersebut akan dibiarkan tidak di kirimkan.
2. Restrict       : seperti protect namun dengan mengirimkan notifikasi dengan snmp.
3. Shutdown   : port-nya akan di shutdown secara otomatis, untuk mengembalikannya shutdown                        lagi portnya secara manual, kemudian no shutdown kembali.

Sebelumnya masing-masing Pc kita beri Ip, dan lakukan cek kirim pesan apakah successful apa tidak, jika telah successful seperti gambar di bawah selanjutnya kita konfigurasi Port Security pada switch

Pertama kita klik switchnya dan kita konfigurasi

Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int fa 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport port-security

Switch(config-if)#switchport port-security mac-address sticky

Switch(config-if)#switchport port-security violation restrict

Switch(config-if)#exi

Switch(config)#int fa 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport port-security

Switch(config-if)#switchport port-security mac-address sticky

Switch(config-if)#switchport port-security violation shutdown

Switch(config-if)#exi

Switch(config)#int fa 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport port-security

Switch(config-if)#switchport port-security mac-address sticky

Switch(config-if)#switchport port-security violation protect

Switch(config-if)#exit

Switch(config)#

untuk melihat hasil konfigurasi Port Security

Setelah itu cara pengetesannya kita ubah port pada masing-masing Pc yang tersambung dengan switch, dan coba ping kembali atau kirim pesan.

Jika telah gagal mengirim pesan seperti gambar di atas maka konfigurasi kita berhasil, terlihat pada interface eth 0/2 bertanda merah itu menandakan bahwa portnya telah di shutdown secara otomatis karna sebelumnya saat kita konfigurasi pada interface 0/2 kita memberi perintah shutdown

SEMOGA BERMANFAAT

Read More

Routing Ospf, Eigrp, RIP

TUTORIAL ROUTING OSPF, EIGRP, RIP

by Aldi Pratama

A.OSPF

OSPF adalah link state routing protocol, router tahu persis topologi dari network sehingga memperkecil kesalahan dalam keputusan melakukan routing.

OSPF mempunyai banyak fitur dan semua itu untuk menjadikannya protocol yang cepat, OSPF idealnya di desain secara hierarchical, yang intinya kita dapat membagi alasan untuk membuat OSPF di desain secara hierarchial :

1. Menurunkan routing overhead
2. Mempercepat convergence
3. membatasi network yang tidak stabil agar tidak menyebar ke area lain

OSPF menggunakan cost untuk menentukan jalur terbaiknya

B.EIGRP

EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya di adopsi oleh router cisco atau sering disebut sebagai proprietary protocol pada cisco. Dimana EIGRP ini hanya bisa digunakan sesama router cisco saja. Bagaimana bila router cisco digunakan dengan router lain seperti Juniper, Hwawei, dll menggunakan EIGRP??? Seperti saya bilang diatas, EIGRP hanya bisa digunakan sesama router cisco saja. EIGRP ini sangat cocok digunakan utk midsize dan large company. Karena banyak sekali fasilitas-fasilitas yang diberikan pada protocol ini.

Hal-hal dasar yang perlu diketahui
EIGRP sering disebut juga hybrid-distance-vector routing protocol, karena EIGRP ini terdapat dua tipe routing protocol yang digunakan, yaitu:

1. distance vector, dan
2. link state.

C.RIP

RIP yang merupakan routing protokol dengan algoritma distance vector, yang menghitung jumlah hop (count hop) sebagai routing metric. Jumlah maksimum dari hop yang diperbolehkan adalah 15 hop. Tiap RIP router saling tukar informasi routing tiap 30 detik, melalui UDP port 520. Untuk menghindari loop routing, digunakan teknik split horizon with poison reverse. RIP merupakan routing protocol yang paling mudah untuk di konfigurasi.

RIP memiliki 3 versi yaitu :

1. RIPv1 merupakan bagian dari distance vektor yang mencari hop terpendek atau router terbaik,rip versi 1 juga merupakan class pul routing.
2. RIPv2 merupakan bagian dari distance vektor yang mencari hop terpendek atau router terbaik,rip versi2 juga merupakan class list routing.
3. RIPng

D.Konfigurasi

Pertama kita harus mengetahui terlebih dahulu Topologinya

 Selanjutnya kita konfigurasi di daerah yang berwarna hijau, pada topologi ini kita menggunakan routing OSPF 10 area 0

Daftarkan Ip router yang berada di router 1

aldiR1>en

aldiR1#conf terminal

Enter configuration commands, one per line. End with CNTL/Z.

aldiR1(config)#int fa 0/0

aldiR1(config-if)#ip address 192.168.3.1 255.255.255.0

aldiR1(config-if)#no shut

aldiR1(config-if)#exi

aldiR1(config)#int se 2/0

aldiR1(config-if)#ip address 12.12.12.2 255.255.255.0

aldiR1(config-if)#no shut

aldiR1(config-if)#exi

aldiR1(config)#int se 3/0

aldiR1(config-if)#ip add 10.10.10.1 255.255.255.0

aldiR1(config-if)#no shut

aldiR1(config-if)#exi

aldiR1(config)#

aldiR1#

Setelah itu Daftarkan Ip di Router 2

aldiR2>en

aldiR2#conf t

Enter configuration commands, one per line. End with CNTL/Z.

aldiR2(config)#int fa 0/0

aldiR2(config-if)#ip add 192.168.2.1 255.255.255.0

aldiR2(config-if)#no shut

aldiR2(config-if)#exi

aldiR2(config)#int se 2/0

aldiR2(config-if)#ip add 12.12.12.1 255.255.255.0

aldiR2(config-if)#no shut

aldiR2(config-if)#

aldiR2(config-if)#exi

aldiR2(config)#int se 3/0

aldiR2(config-if)#ip add 11.11.1

aldiR2(config-if)#ip add 11.11.11.1 255.255.255.0

aldiR2(config-if)#no shut

aldiR2(config-if)#exi

aldiR2(config)#

Lalu daftar kan Ip di Router 3

aldiR3(config)#int fa 1/0

aldiR3(config-if)#ip add 192.168.1.1 255.255.255.0

aldiR3(config-if)#no shut

aldiR3(config-if)#

aldiR3(config-if)#exi

aldiR3(config)#int se 2/0

aldiR3(config-if)#ip add 11.11.11.2 255.255.255.0

aldiR3(config-if)#no shut

aldiR3(config-if)#exi

aldiR3(config)#int se 3/0

aldiR3(config-if)#ip add 10.10.10.2 255.255.255.0

aldiR3(config-if)#no shut

aldiR3(config-if)#exi

aldiR3(config)#int fa 0/0

aldiR3(config-if)#ip add 172.16.30.1 255.255.255.252

aldiR3(config-if)#no shut

aldiR3(config-if)#exi

aldiR3(config)#

Setelah itu kita Routing OSPF di router 1, 2,& 3

aldiR1(config)#router ospf 10

aldiR1(config-router)#net 192.168.3.0 0.0.0.255 area 0

aldiR1(config-router)#net 12.12.12.0 0.0.0.255 area 0

aldiR1(config-router)#net 10.10.10.0 0.0.0.255 area 0

aldiR1(config-router)#exit

aldiR1(config)#

aldiR2(config)#router ospf 10

aldiR2(config-router)#net 192.168.2.0 0.0.0.255 area 0

aldiR2(config-router)#net 12.12.12.0 0.0.0.255 area 0

aldiR2(config-router)#net 11.11.11.0 0.0.0.255 area 0

aldiR2(config-router)#exit

aldiR2(config)#

aldiR3(config)#router ospf 10

aldiR3(config-router)#net 192.168.1.0 0.0.0.255 area 0

aldiR3(config-router)#net 11.11.11.0 0.0.0.255 area 0

aldiR3(config-router)#net 10.10.10.0 0.0.0.255 area 0

aldiR3(config-router)#net 172.16.30.0 0.0.0.3 area 0

aldiR3(config-router)#exi

aldiR3(config)#

Selanjutnya kita konfigurasi di daerah yang berwarna ungu, pada topologi ini kita menggunakan routing EIGRP 100

Daftarkan Ip router yang berada di router 4, 5, & 6

aldiR4(config)#int fa 0/0

aldiR4(config-if)#ip add 192.168.4.1 255.255.255.0

aldiR4(config-if)#no shut

aldiR4(config-if)#exi

aldiR4(config)#int se 2/0

aldiR4(config-if)#ip add 14.14.14.1 255.255.255.0

aldiR4(config-if)#no shut

aldiR4(config-if)#exi

aldiR4(config)#int se 3/0

aldiR4(config-if)#ip add 13.13.13.2 255.255.255.0

aldiR4(config-if)#no shut

aldiR4(config-if)#exi

aldiR4(config)#

aldiR5(config)#int fa 0/0

aldiR5(config-if)#ip add 192.168.6.1 255.255.255.0

aldiR5(config-if)#no shut

aldiR5(config-if)#exit

aldiR5(config)#int se 2/0

aldiR5(config-if)#ip add 14.14.14.2 255.255.255.0

aldiR5(config-if)#no shut

aldiR5(config-if)#exit

aldiR5(config)#int se 3/0

aldiR5(config-if)#ip add 15.15.15.1 255.255.255.0

aldiR5(config-if)#no shut

aldiR5(config-if)#exit

aldiR5(config)#

aldiR6(config)#int fa 1/0

aldiR6(config-if)#ip add 192.168.5.1 255.255.255.0

aldiR6(config-if)#no shut

aldiR6(config-if)#exit

aldiR6(config)#int se 3/0

aldiR6(config-if)#ip add 13.13.13.1 255.255.255.0

aldiR6(config-if)#no shut

aldiR6(config-if)#exit

aldiR6(config)#int se 2/0

aldiR6(config-if)#ip add 15.15.15.2 255.255.255.0

aldiR6(config-if)#no shut

aldiR6(config-if)#exit

aldiR6(config)#int fa 0/0

aldiR6(config-if)#ip add 172.16.30.5 255.255.255.252

aldiR6(config-if)#no shut

aldiR6(config-if)#exit

aldiR6(config)#

Setelah itu kita Routing EIGRP di Router 4, 5, & 6

aldiR4(config)#router eigrp 100

aldiR4(config-router)#net 192.168.4.0

aldiR4(config-router)#net 14.14.14.0

aldiR4(config-router)#net 13.13.13.0

aldiR4(config-router)#no auto-summary

aldiR4(config-router)#exit

aldiR4(config)#

aldiR5(config)#router eigrp 100

aldiR5(config-router)#net 192.168.6.0

aldiR5(config-router)#net 14.14.14.0

aldiR5(config-router)#net 15.15.15.0

aldiR5(config-router)#no auto-summary

aldiR5(config-router)#exit

aldiR5(config)#

aldiR6(config)#router eigrp 100

aldiR6(config-router)#net 13.13.13.0

aldiR6(config-router)#net 15.15.15.0

aldiR6(config-router)#net 192.168.5.0

aldiR6(config-router)#net 172.16.30.4

aldiR6(config-router)#no auto-summary

aldiR6(config-router)#exit

aldiR6(config)#

Selanjutnya kita konfigurasi di daerah yang berwarna biru, pada topologi ini kita menggunakan routing RIPv2

Daftarkan Ip router yang berada di router 7, 8, & 9

aldiR7(config)#int fa 0/0

aldiR7(config-if)#ip add 172.16.30.9 255.255.255.252

aldiR7(config-if)#no shut

aldiR7(config-if)#exi

aldiR7(config)#int fa 1/0

aldiR7(config-if)#ip add 202.100.1.1 255.255.255.0

aldiR7(config-if)#no shut

aldiR7(config-if)#exi

aldiR7(config)#int se 2/0

aldiR7(config-if)#ip add 100.10.30.1 255.255.255.0

aldiR7(config-if)#no shut

aldiR7(config-if)#ex

aldiR7(config)#int se 3/0

aldiR7(config-if)#ip add 100.10.10.1 255.255.255.0

aldiR7(config-if)#no shut

aldiR7(config-if)#exi

aldiR7(config)#

aldiR8(config)#int fa 0/0

aldiR8(config-if)#ip add 202.100.2.1 255.255.255.0

aldiR8(config-if)#no shu

aldiR8(config-if)#exi

aldiR8(config)#int se 2/0

aldiR8(config-if)#ip add 100.10.30.2 255.255.255.0

aldiR8(config-if)#no shu

aldiR8(config-if)#exi

aldiR8(config)#int se 3/0

aldiR8(config-if)#ip add 100.10.20.2 255.255.255.0

aldiR8(config-if)#no shut

aldiR8(config-if)#exi

aldiR8(config)#

aldiR9(config)#int fa 0/0

aldiR9(config-if)#ip add 202.100.3.1 255.255.255.0

aldiR9(config-if)#no shut

aldiR9(config-if)#

aldiR9(config-if)#exi

aldiR9(config)#int se 2/0

aldiR9(config-if)#ip add 100.10.20.1 255.255.255.0

aldiR9(config-if)#no shut

aldiR9(config-if)#exi

aldiR9(config)#int se 3/0

aldiR9(config-if)#ip add 100.10.10.2 255.255.255.0

aldiR9(config-if)#no shut

aldiR9(config-if)#exi

aldiR9(config)#

Setelah itu kita Routing RIPv2 di Router 7, 8, & 9

aldiR7(config)#router rip

aldiR7(config-router)#version 2

aldiR7(config-router)#net 172.16.30.8

aldiR7(config-router)#net 202.100.1.0

aldiR7(config-router)#net 100.10.30.0

aldiR7(config-router)#net 100.10.10.0

aldiR7(config-router)#no auto-summary

aldiR7(config-router)#exi

aldiR7(config)#

aldiR8(config)#router rip

aldiR8(config-router)#ver 2

aldiR8(config-router)#net 202.100.2.0

aldiR8(config-router)#net 100.10.30.0

aldiR8(config-router)#net 100.10.20.0

aldiR8(config-router)#no auto-summary

aldiR8(config-router)#exi

aldiR8(config)#

aldiR9(config)#router rip

aldiR9(config-router)#ver 2

aldiR9(config-router)#net 202.100.3.0

aldiR9(config-router)#net 100.10.20.0

aldiR9(config-router)#net 100.10.10.0

aldiR9(config-router)#no auto-summary

aldiR9(config-router)#exi

aldiR9(config)#

Langkah terakhir kita konfigurasi di daerah yang berwarna kuning, di router ini kita akan menyatukan routing OSPF, EIGRP, dan RIP dengan menggunakan Redistribution agar masing-masing routing bisa saling terkoneksi.

Daftarkan Ip router yang berada di ether 0/0, 1/0, 2/0

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname aldiR10

aldiR10(config)#int fa 0/0

aldiR10(config-if)#ip add 172.16.30.2 255.255.255.252

aldiR10(config-if)#no shut

aldiR10(config-if)#exi

aldiR10(config)#int fa 1/0

aldiR10(config-if)#ip add 172.16.30.6 255.255.255.252

aldiR10(config-if)#no shu

aldiR10(config-if)#exi

aldiR10(config)#int fa 2/0

aldiR10(config-if)#ip add 172.16.30.10 255.255.255.252

aldiR10(config-if)#no shu

aldiR10(config-if)#exi

aldiR10(config)#

Setelah itu kita konfigurasi redistribution

aldiR10(config)#router ospf 10

aldiR10(config-router)#net 172.16.30.0 0.0.0.3 area 0

aldiR10(config-router)#redistribute rip subnets tag 1

aldiR10(config-router)#redistribute eigrp 100 subnets

aldiR10(config-router)#exi

aldiR10(config)#router eigrp 100

aldiR10(config-router)#net 172.16.30.4

aldiR10(config-router)#

aldiR10(config-router)#redistribute ospf 10 metric 1 1 1 1 1

aldiR10(config-router)#redistribute rip metric 1 1 1 1 1

aldiR10(config-router)#exi

aldiR10(config)#router rip

aldiR10(config-router)#ver 2

aldiR10(config-router)#net 172.16.30.8

aldiR10(config-router)#redistribute ospf 10 metric 1

aldiR10(config-router)#redistribute eigrp 100 metric 1

aldiR10(config-router)#exi

aldiR10(config)#

Setelah semua router kita konfigurasi selanjutnya kita cek dengan menggunakan Ping/Mengirim pesan jika Reply maka konfigurasi kita berhasil seperti contoh gambar di bawah ini yang telah kita test

SEMOGA BERMANFAAT

Read More
